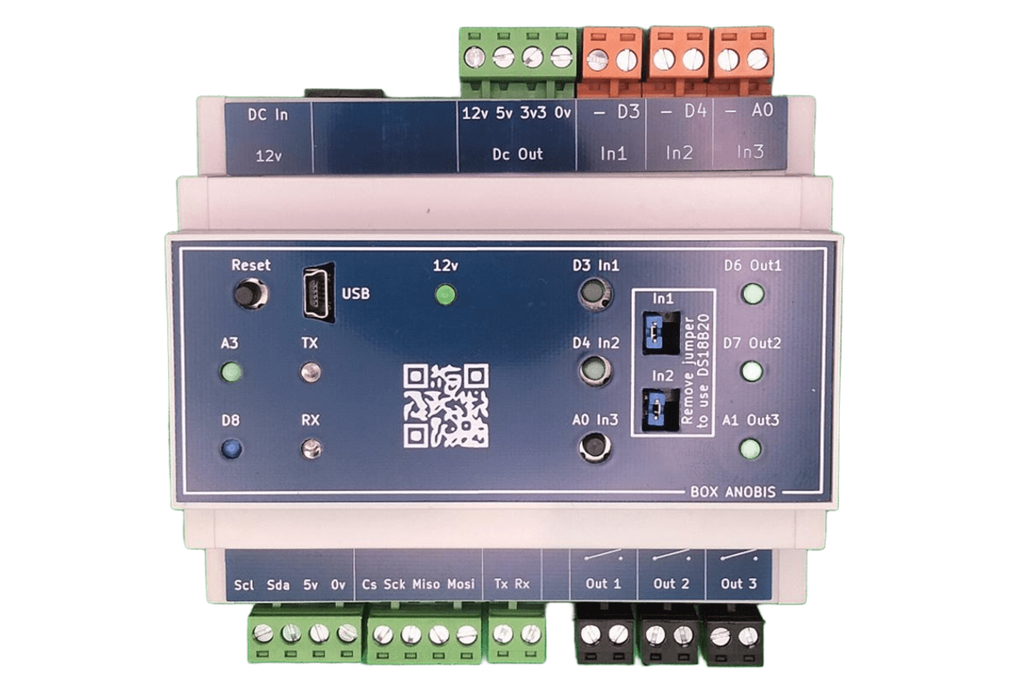

Module de contrôle modulaire sur rail DIN Polyvalent. Compact. Fiable. Conçu pour les intégrateurs, les makers avancés ou les développeurs, DINBox328 est un module électronique multifonction prêt à intégrer vos projets de domotique, d’automatisation ou de prototypage. Il se monte facilement sur rail DIN (format 6 modules) et combine la puissance de l’ATmega328, la précision du DS3231 (horloge temps réel), et la simplicité d’un câblage direct via borniers.

Fonctions principales : Microcontrôleur ATmega328 (compatible Arduino)

Horloge temps réel DS3231 intégrée avec sauvegarde batterie

3 entrées numériques, dont 2 configurables pour sondes DS18B20 via jumpers (pull-up / anti-rebond)

3 sorties à relais

1 buzzer intégré Port USB en façade via interface FTDI pour la programmation et le debug

3 boutons poussoirs pour simuler les entrées (parfait pour les tests)

3 LEDs pour retour d’état des sorties

2 LEDs TX/RX pour visualisation de la communication série

LED bleue sur D8 pour surveillance du bon fonctionnement (heartbeat ou watchdog visuel)

Connecteurs d’extension :

UART (TX/RX)

SPI (4 broches)

I2C (SDA/SCL)

Sortie 3,3V / 5V / 12V (selon vos besoins)

Bouton Reset en façade

Alimentation externe 12V via jack standard

Idéal pour : Automatisation de petits systèmes

Projets domotiques modulaires

Applications embarquées et projets pédagogiques

Prototypage Bancs de tests / éducation / développement

Ce qui le rend unique : La DINBox328 met fin aux faux contacts en offrant une solution robuste et fiable pour vos projets Format rail DIN 6 modules

3 entrées, 3 sorties relais

Capteurs DS18B20 directement compatibles

Programmable en USB (FTDI intégré)

Compatibilité : Arduino IDE, plateformes open source Visualisation simple : LEDs, boutons de test, LED watchdog bleue

UART, SPI, I2C, sorties 3.3V/5V/12V

Alimentation standard 12V DC

Gagnez du temps et fiabilisez vos tests Grâce à ses nombreux points de contrôle, connecteurs accessibles, boutons en façade et LEDs de visualisation, DINBox328 remplace avantageusement un montage sur breadboard ou une carte mal protégée.

Attention : ne jamais utiliser ni brancher la DINBox328 directement sur le 240 V.

Le pack complet inclut : Le module DINBox328 prêt à l’emploi

Une alimentation 12V externe fiable

1 capteur de détection à ultrasons (HC-SR04)

1 sonde de température (DS18B20)

Une clé USB contenant plusieurs programmes de démonstration et exemples pour Arduino
